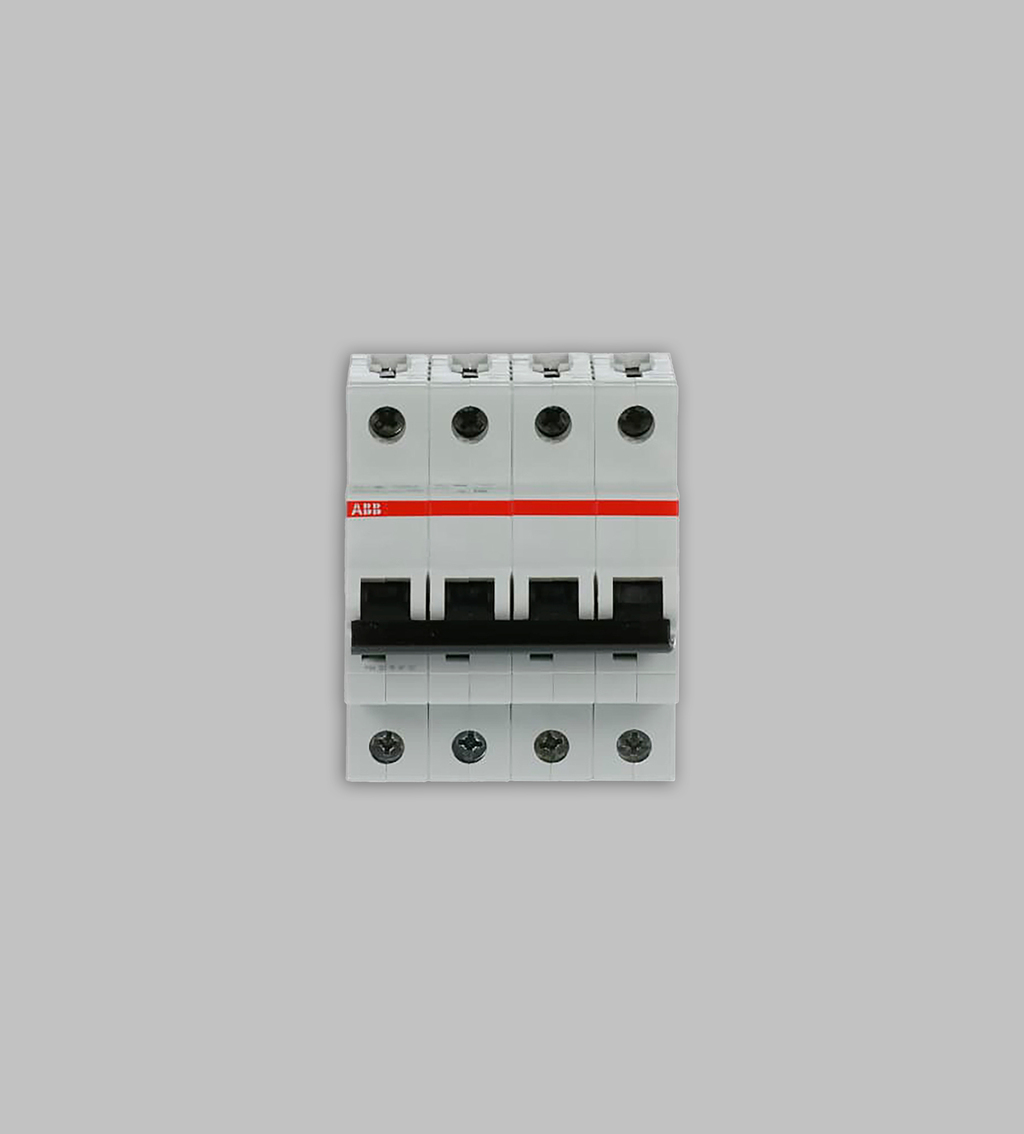

INTERRUPTOR TERMOMAGNETICO TETRAPOLAR ABB
63A | Curva C | 6kA
Los disyuntores miniatura System pro M compact S200 son limitadores de corriente. Disponen de dos mecanismos de disparo diferentes, el mecanismo de disparo térmico retardado para protección contra sobrecarga y el mecanismo de disparo electromecánico para protección contra cortocircuito.
- Tensión operativa nominal: según IEC 60898-1 400 V
- Voltaje operativo: Máximo (incl. tolerancia) 440 V AC | Mínimo 12 V AC
- Tensión nominal de aislamiento (Ui): según IEC/EN 60664-1 440 V
- Tensión nominal de resistencia al impulso (Uimp): 4 kV | a 2000 m 5 kV | al nivel del mar 6,2 kV
- Tensión de prueba dieléctrica: 50/60 Hz | 1 min: 2 kV
- Tipo de voltaje de entrada: AC/DC
- Corriente nominal (In): 63A
- Capacidad nominal de cortocircuito: (AC) 6 kA | (DC) 6 kA | (400 V AC) 6 kA | (400 V) 6 kA
- Capacidad nominal de cortocircuito condicional (Icu): (230 V AC) 20 kA | (400 V AC) 10 kA | (440 V AC) 10 kA | (230V) 20 kA | (400 V) 10 kA
- Corriente nominal de cortocircuito condicional (Inc): (230 V AC) 20 kA | (400 V AC) 20 kA
- Frecuencia nominal: 50 / 60 Hz
- Pérdida de potencia: 19,2W en condiciones operativas nominales por polo 4,8W
- Conexión de fuente de alimentación: Arbitrario
- Indicación de posición de contacto: Rojo encendido/verde apagado
- Tipo de montaje: Carril DIN
