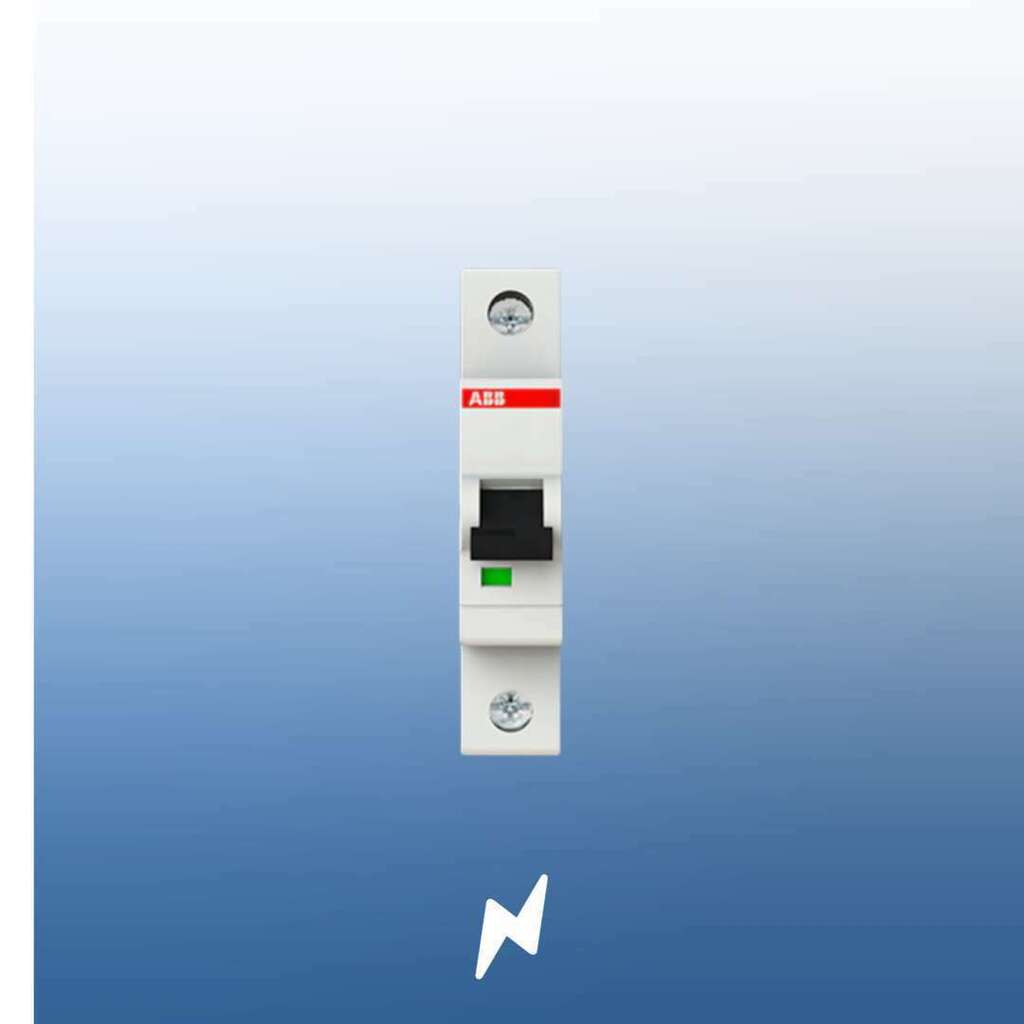

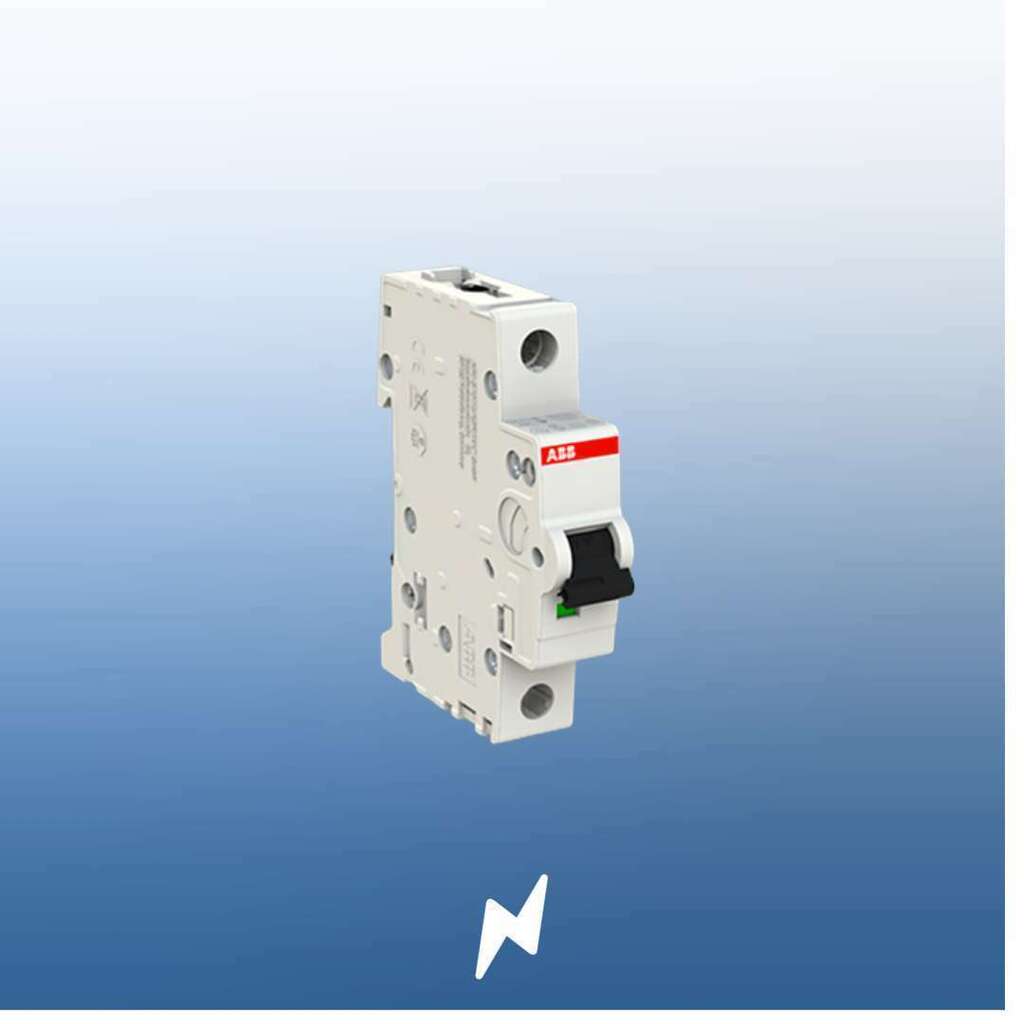

INTERRUPTOR TERMOMAGNETICO UNIPOLAR ABB
10A | Curva D | Icn: 10kA | Icu: 15 kA
Los disyuntores miniatura System pro M compact S200 son limitadores de corriente. Disponen de dos mecanismos de disparo diferentes, el mecanismo de disparo térmico retardado para protección contra sobrecarga y el mecanismo de disparo electromecánico para protección contra cortocircuito.
- Tensión operativa nominal: según IEC 60898-1 230 / 400 V CA | según IEC 60898-1 230 V | según IEC 60947-2 230 V CA
- Voltaje operativo: Máximo (incl. tolerancia) 253 V CA | Máximo (incl. tolerancia) 72 V CC | Mínimo 12 V CA | Mínimo 12 V CC
- Tensión nominal de aislamiento (Ui): según IEC/EN 60664-1 440 V
- Tensión nominal de resistencia al impulso (Uimp): 4 kV | a 2000 m 5 kV | al nivel del mar 6,2 kV
- Tensión de prueba dieléctrica: 50/60 Hz | 1 min: 2 kV
- Tipo de voltaje de entrada: AC/DC
- Corriente nominal (In): 10A
- Capacidad nominal de cortocircuito: (AC) 10 kA | (230 / 400 V AC) 10 kA | (230 V) 10 kA | (400 V) 10 kA
- Capacidad máxima nominal de ruptura de cortocircuito (Icu): (133 V AC) 25 kA | (230 V AC) 15 kA | (230 V) 15 kA | (400 V) 15kA
- Corriente nominal de cortocircuito condicional (Inc): (230 V) 15 kA
- Capacidad nominal de interrupción de cortocircuito en servicio (Ics): (133 V CA) 18.8 kA | (230 V CA) 7,5 kA
- Frecuencia nominal: 50 / 60 Hz
- Pérdida de potencia: 2,1 W en condiciones operativas nominales por polo 2,1W
- Conexión de fuente de alimentación: Arbitrario
- Indicación de posición de contacto: Rojo encendido/verde apagado
- Tipo de montaje: Carril DIN
